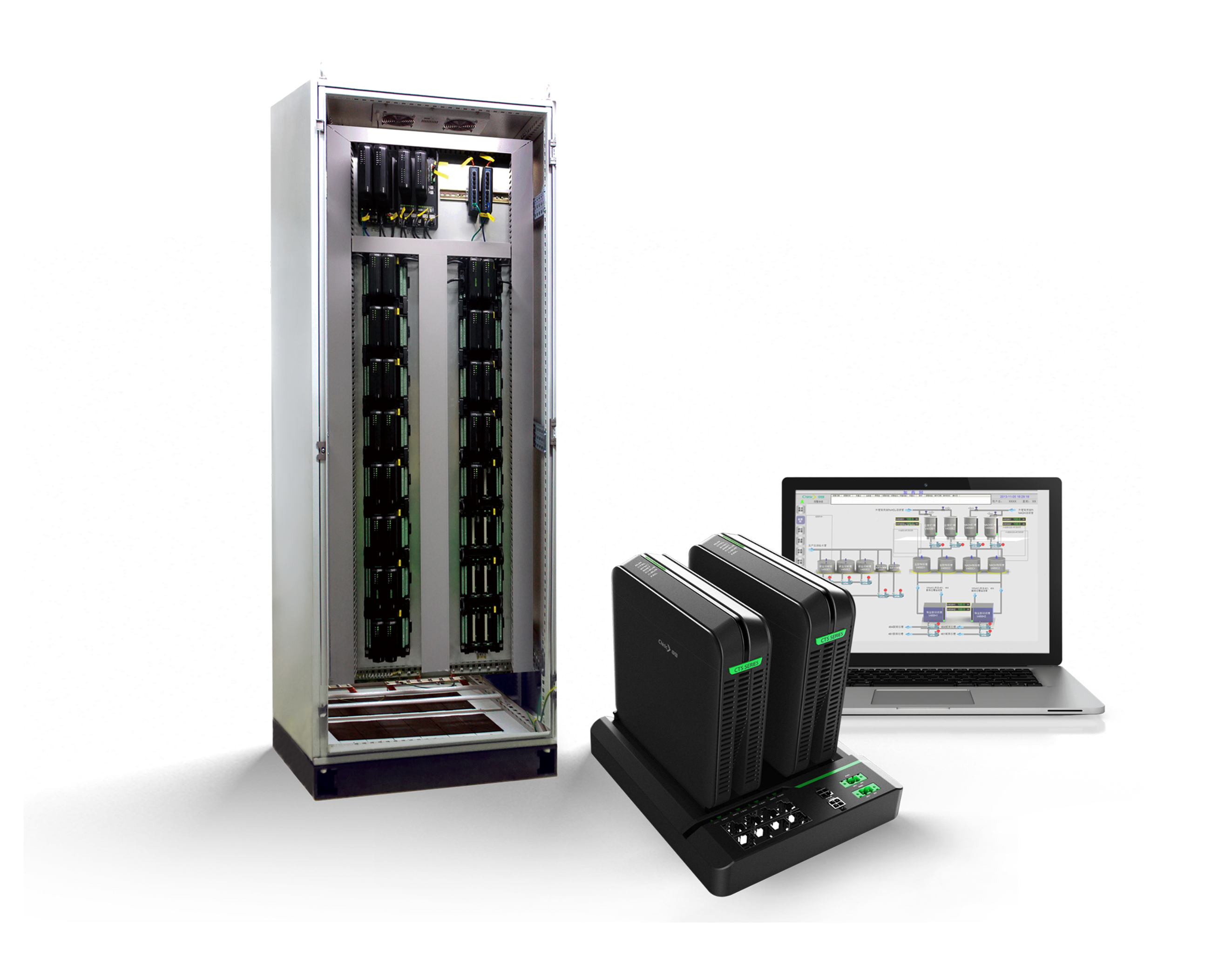

泰和·大型分布式控制系统CTS900
  • 系统概述

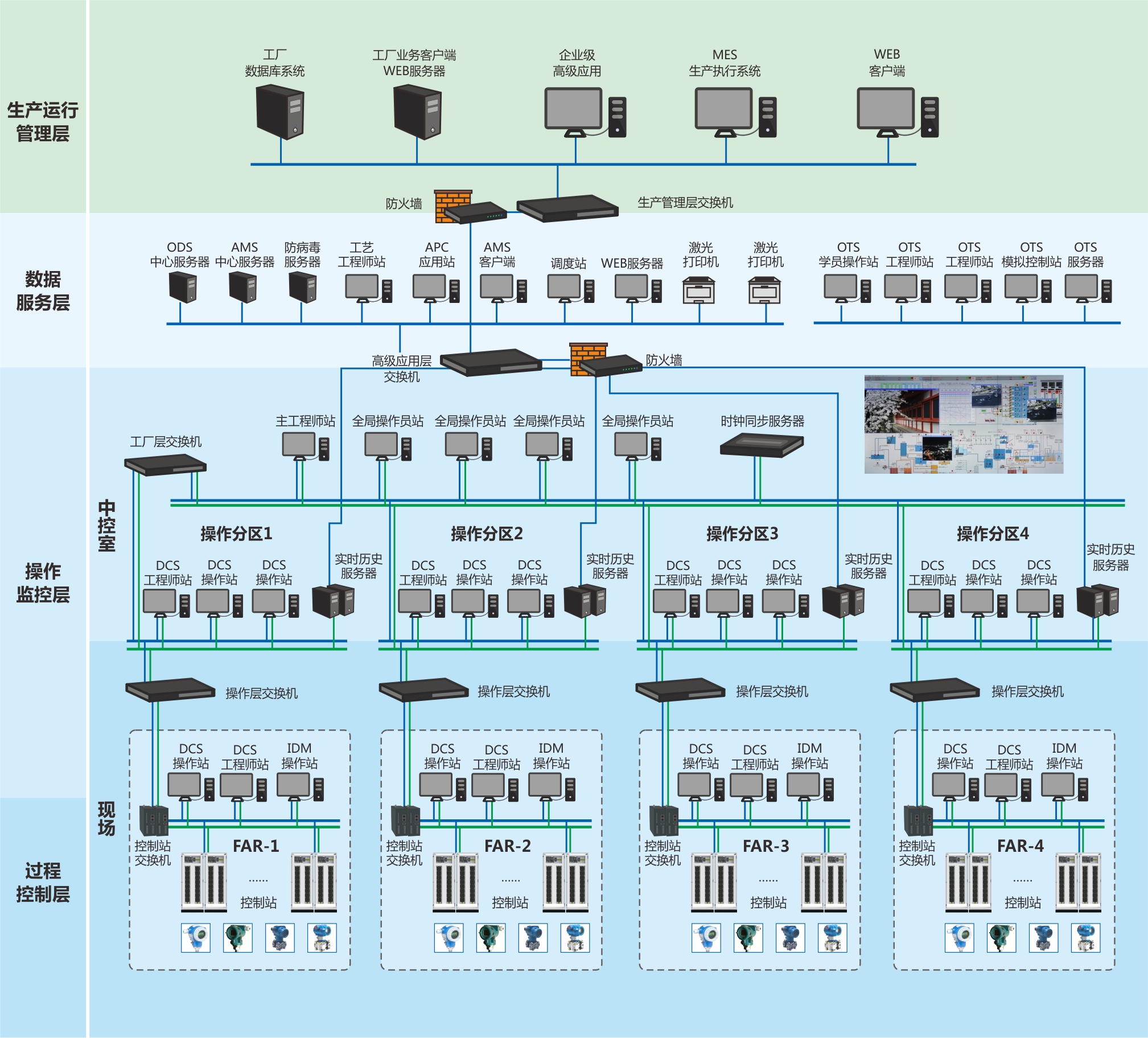

  • 系统架构
  • 系统特性

泰和系统是浙江正泰中自控制工程有限公司服务流程工业联合装置的高端可靠大型智能控制系统,位号规模可达近百万点;

泰和系统继承了正泰中自多年控制系统研发、工程实践经验,并采用工业实时以太网、高效数据同步、实时数据处理、时钟同步、可靠性设计、功能安全设计等最新技术,实现集分区控制、分区管理、实时历史数据开放、WEB发布、智能诊断、智能仪表接入等功能,具有功能强大、危险分散、组态方便、应用灵活、安全性高等特点。

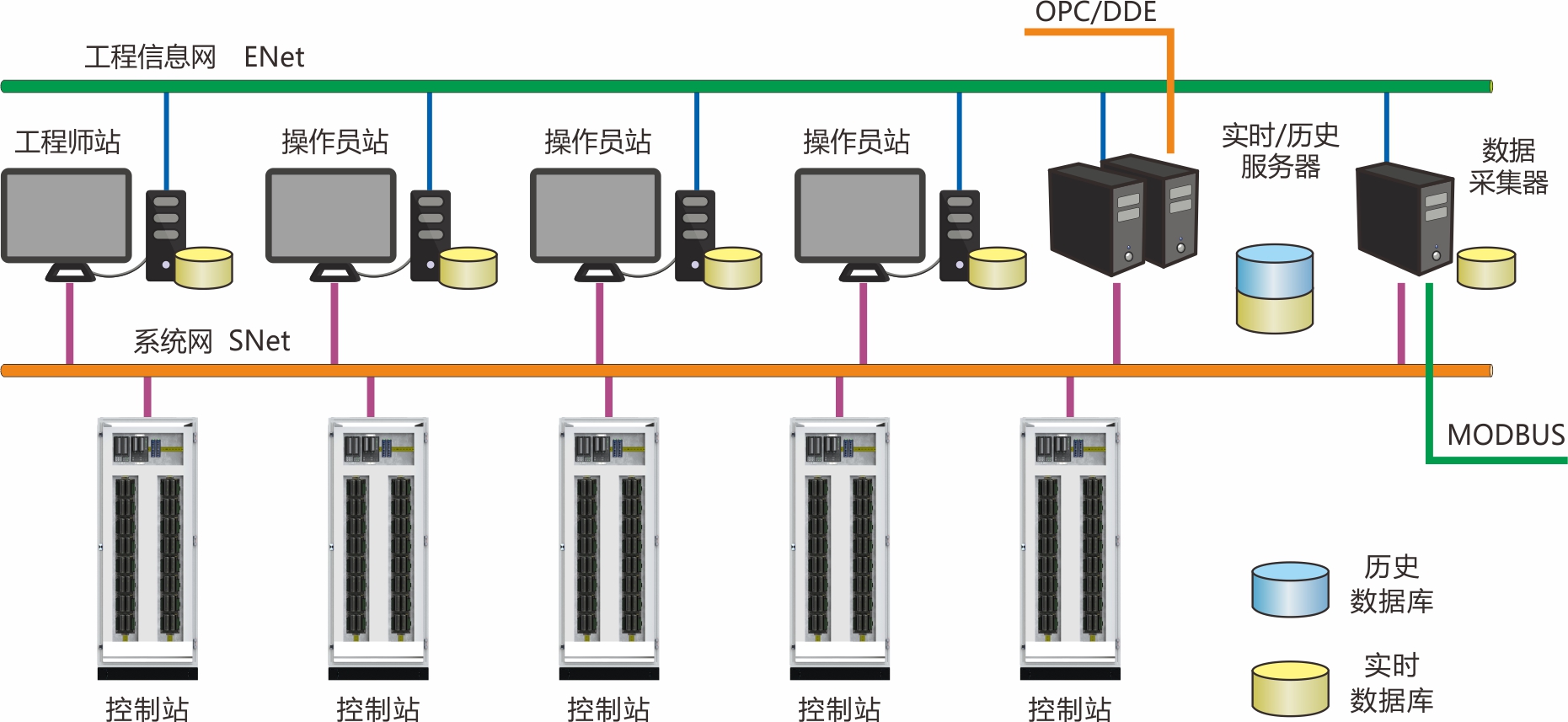

系统由控制站、操作员站/工程师站、数据服务器及通讯网络组成,它独立于其它系统,确保系统平稳运行,同时又提供了OPC、MODBUS等通讯接口,具有丰富的互操作性。

系统支持多分区控制和管理,可根据系统功能划分要求将多个不同工段的系统(分区/域)连接成一个更大规模的系统,实现全厂统一监控。




◆ 全冗余

供电系统冗余、网络系统冗余、控制系统冗余、系统总线冗余、和输入/输出模块可全冗余来保证系统的连续正常运行。任一路电源故障不会影响系统的整体供电,任意单一部件的故障不影响系统的正常运行。在冗余配置情况下,模块可以快速在线无扰切换,无需任何人工干预。


◆ 高集成

全模块化设计,I/O模块与端子一体化装配,机柜双面垂直安装,机柜容积率得到最大限度利用。全集成8/16/32路I/O模块,I/O机架无需总线底板,导轨式安装,通过专用预制电缆连接。


◆ 高可靠

基于全新的体系架构与硬件平台设计,符合IEC61000电磁兼容国际标准,全冗余,通讯总线支持故障隔离,故障全面诊断;

系统取得CE认证,符合ANSI/ISA 71.04  G3等级防腐标准。


◆ 高安全

系统采用故障安全设计,减少共因失效,系统健壮性高;

系统支持一键下装和在线修改功能,全面的故障诊断,方便在线维护,确保系统安全连续运行,可视化诊断系统可直接精准定位系统故障;

分布式冗余数据管理,确保生产运行数据安全;

控制器按照ISASecure/IEC62443 信息安全标准设计,提供全面安全保障。


◆ 开放性

控制站采用工业实时以太网技术,强大的通讯能力,支持Modbus、Profibus、FF、HART等各类标准通讯协议,支持大量的第三方设备接入或与第三方系统进行互操作。


◆ 易用性

系统全面故障诊断,可以将诊断覆盖到系统中各个单元和网络,清晰的界面展示和交互可帮助用户快速定位问题,控制站硬件模块化、可视化设计,机柜双面布置,可方便快速找;

软件系统采用组态优化设计和操作易用性设计,大幅提高设计组态效率和操作的便利性。
